一、產品概述
粉碎型格柵是一種把污水中固體物質粉碎成細小顆粒的新型格柵，污水中柵渣被粉碎后不需打撈，同時起到保護后續水泵的作用。污水中的固體物質隨著污水進入轉鼓區，固體物質被旋轉的轉鼓截留并輸送到切割室，被切割刀片粉碎成6～10mm的小顆粒，而大部分的污水和足夠小的顆粒直接通過轉鼓區，與被粉碎后的小顆粒一起流到后續工藝進行處理。
二、產品簡介
1、粉碎型格柵采用別具一格的雙軸設計。相互獨立的切割刀片和墊片安裝在兩平行的旋轉軸上，交替重疊，實現螺旋形的切割，在精度、力度和利度上均達到良好的切割效果。切割刀片和墊片內環呈六角形，安裝在六角形的主動軸和被動軸上，組成刀片組，粉碎大顆粒物體。
粉碎型格柵的刀片，選用特殊材質的合金鋼制造，表面均勻，強度高，保證不同材質的顆粒物體在粉碎過程中的穩定性。
粉碎型格柵自帶控制箱，可自成一個獨立的、完整的系統。當發生固體堵塞時，控制箱會向粉碎型格柵發出信號，使刀片自動反轉，將障礙物退出后使其重新進入進行粉碎，實現整個過程的智能化控制，滿足無人值守的要求。
2、粉碎型格柵刀片的獨特設計，兼能粉碎硬性與柔性雜質。在雙軸的帶動下耦合轉動，產生強大的擠壓力，可將硬的固體物，如木棍、竹片、礦泉水瓶、鞋子等粉碎，給下游設備強有力的保護。對于柔性雜質的切割，粉碎是解決固體顆粒物危害的途徑。
3、根據不同的進水量，粉碎型格柵具有更小的水頭損失，相同流量下所需的進水渠道寬度和深度都較小。另外，粉碎型格柵高度小，大大降低了空間要求。采用地埋式泵站，能使土地資源有效地利用。
4、粉碎型格柵則直接將大顆粒固體粉碎成小顆粒，隨污水流向下游，不產生柵渣。另外粉碎型格柵可以全部掩埋在地下，上面可覆土種植草坪花卉，在消除柵渣惡臭的同時大大美化了周圍環境。
三、型號說明
FZ-D450×300
FZ —— 粉碎型格柵除污機
D —— 單轉鼓
450 —— 工作高度(mm)
300 —— 轉鼓直徑(mm)
四、設備安裝

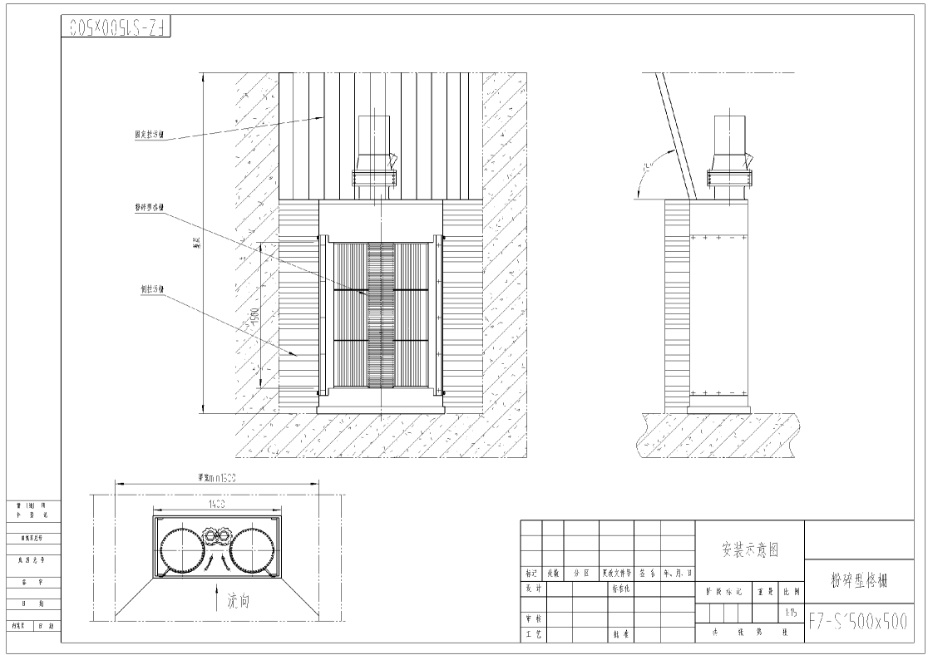

1、按安裝示意圖對安裝支架和安裝底座(混凝土基礎或采用不銹鋼組焊)進行安裝并固定;(見附圖)
2、檢查基礎是否水平，可通過增加墊片調整;
3、分清粉碎型格柵的正確流向和切割刀片的轉向(兩組刀片向內旋轉)，如轉向相反則把三相線中任意兩相互換即可;將設備順軌道緩慢下滑;
4、粉碎型格柵除污機配備自動控制系統能夠感應并控制過載和反轉來清除卡滯的污物，以保證粉碎型格柵除污機穩定可靠運行;
出廠前對控制系統設置了5次反轉程序，超過5次反轉仍然不能排除障礙物，控制系統回發出過載信號，設備將自動停機;
5、蓋好蓋板，緊固安裝支架上的所有螺栓。
五、設備維護
1、電機軸承為全密封軸承，無須進行再次潤滑;
2、減速器內采用潤滑脂進行潤滑，每3～5年需要再潤滑一次;
3、設備如長期放置不用，則每隔半年應將設備試運行10分鐘左右，使潤滑脂通過設備的運行均勻涂復在內部各部件的表面以進行再次潤滑;
4、設備在安裝后對渠道放水時注意將閥門緩慢開啟，避免進水水流對設備產生較大的沖擊而影響設備的安裝;
