　　格柵除污機主要是清除污水中的粗大漂浮物，如雜草、木條、垃圾、纖維、橡塑物等。

　　該格柵適用與取水構筑物的進水口處，如：給排水泵站、污水及雨水提升泵站、污水處理廠、水質凈化廠等，以保護水泵葉輪，減輕后續工序的處理負荷。

　　二、主要結構及特點

　　該機主要由下列部件組成：機架、驅動裝置、動力裝置、鏈輪、齒耙、電氣控制箱等組成。

　　該機柵的回轉循環、撈渣、除污為全自動控制，殘留污物少，工作效率高，該機具有機械電氣雙重過載保護裝置，工作安全，穩定可靠，機柵的水下部分和傳動部分全部采用不銹鋼制成，防腐能力高，使用壽命20-30年。

　　該機結構緊湊，體積小，占地面積小，安裝方便，土建費用低，是目前國內外實用、價廉、可靠、美觀的一種機型。

　　動力裝置采用擺線針輪減速機，結構緊湊，裝卸較為方便。

　　驅動裝置，由動力裝置傳來的動力，經驅動軸、鏈輪、鏈條等傳動件，帶動齒耙作連續的清污運動。

　　工作時，由固定在回轉鏈上的清污齒耙在驅動裝置的帶動下，將水下齒耙截留的污物撈上，齒耙依靠機兩側同步鏈輪在鏈條帶動下回轉運行至機體上部，污物在自重的作用下落下，再由垃圾運輸車運走。

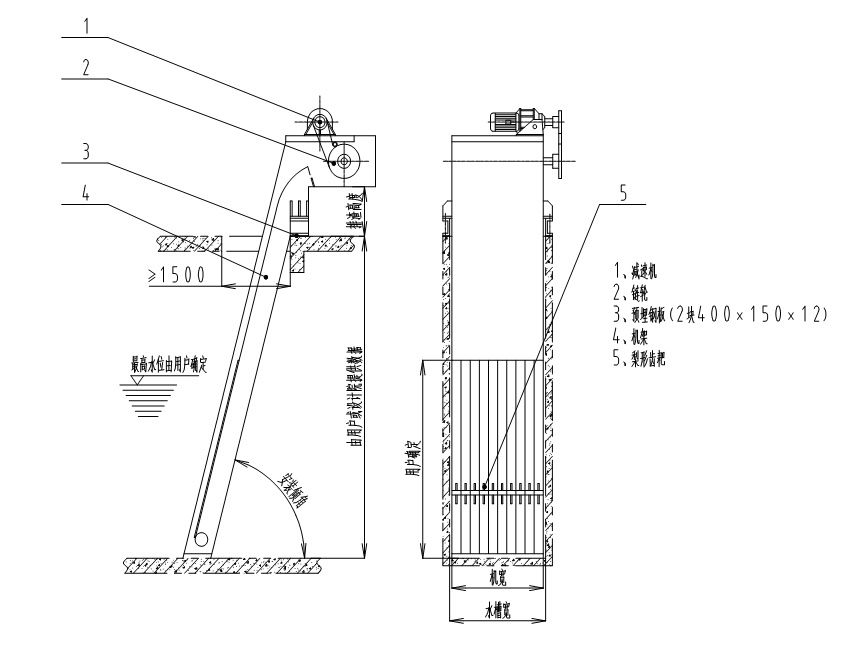

　　三、安裝示意圖

　　四、主要技術參數

　　安裝角度(°)：60°～80°

　　柵條間隙(㎜)：5～100

　　鏈條節距(㎜)：100

　　電機功率(kW)：0.55～3

　　運動速度(m/min)：2.5

　　過柵流速(m/s)：0.8～1.0

　　格柵寬度(mm)：600、800、1000、1200、1400、1600、1800、2000、2200、400、2600、2800、3000

　　設備地面高(mm)： ≤2450

　　排渣高度(mm)：600～1200

　　水槽寬度(mm)：格柵寬度+100

　　五、操作與維護

　　操作：

　　啟動運轉時，首先將電控箱電源開關置于“開”的位置，齒耙便可通過手動或自動控制進行運行。

　　通常應根據通過泵站的污物量來確定合適的開停時間，一旦確定后，將機械處于自動狀態。注意：切勿因操作人員暫時離開泵站等原因而關機!許多事實表明，在關機后，往往由于未能及時再開機而使大量污物積聚在齒耙內，增加了運轉負荷，甚至造成齒耙卡死的后果。總之，齒耙截留的污物要及時被清除。

　　故障及其排除：

　　常見的故障是大量污物積聚使齒耙卡死，電機過載后斷電保護，自動停機報警。此時，應采取措施，使電機能反轉。首先將功能開關置于手動位置，之后可進行點動反轉(切忌長時間反轉)，再點動正轉，使齒耙提升污物順利通過死點，此為一個回合。若一個回合不能排除故障，就應將格柵井中污水抽盡，清除齒耙間的污物，此后，機械可正常運行。

　　電氣保護失靈時，若有過載現象發生，減速機輸出軸上的安全銷被剪斷，輪轂與鏈輪脫開，設備不運行，排除障礙物，更換安全銷、安全套。

　　維護：

　　格柵應保持清潔，每天至少檢查和清理一次，泵站應備有高壓水槍。

　　循環鏈條應保持適當的張緊度，鏈條張緊是通過張緊裝置來完成的。

　　擺線針輪減速機應保持潤滑，用N46機械油注入至油標線為止，機油三個月更換一次。

　　驅動軸上的兩個軸承應定期潤滑，用2#鈣基潤滑脂，三個月注入一次。

　　本機應避免長期“停機”，如果設備安裝后沒有立即投入運行，每周至少一次一小時的空轉，并檢查設備各部是否處于良好狀態。
